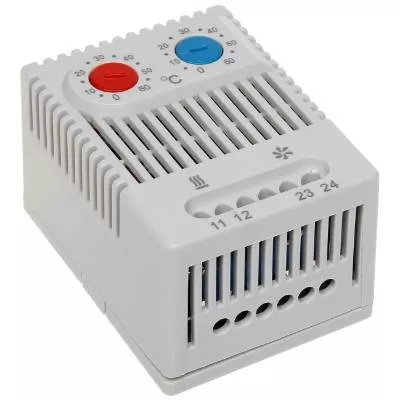

Dvojitý BiMetalový termostat Z011 (NO+NC), 0 až +60°C/10A, montáž na DIN lištu

Dvojitý BiMetalový termostat (NO+NC) pro spínání topných těles na DIN lištu. Dva termostaty v jednom modulu.
Max. spínání: 250VAC, 10(2) A
120VAC, 15(2) A
DC 30W
Hystereze +/- 7°C
Rozměry: 50×67×46mm

Dvojitý BiMetalový termostat
- NO a NC v jednom.
- Odděleně nastavitelné teploty.
- Vysoká spínací kapacita.
- Snadno přístupné terminály.
- Uchycení svorkou.
- Termostat pro regulaci topení. Kontakt se otevře, když se zvedne teplota.
- Dále může regulovat filtrační ventilátory, výměníky tepla nebo spínací signální zařízení, když dojde k překročení
limitní teploty. Kontakt se uzavře, když se zvedne teplota.
- Topení a klimatizaci lze přepínat nezávisle na sobě pomocí teplotní odchylky oproti obvyklé změně kontaktů.
Technické údaje
- Rozdíl spouštěcí teploty: 7K (tolerance ±4K)
- Senzor: bimetalový
- Typ kontaktu: mžikový kontakt
- Životnost: >100 000 cyklů
- Max. spouštěcí kapacity: 250 V AC, 10 (2) A
120 V AC, 15 (2) A
DC 30W při 24 V DC do 72 V DC
- Max. přívalový proud: AC 16 A po dobu 10 sekund
- Spojení¹: 4-kolíkový terminál, krouticí moment svorky 0,5Nm max.: pevný vodič 2,5 mm², kroucený vodič (s
ochranným kroužkem) 1,5 mm².
- Upevnění: svorka pro 35mm DIN lištu, EN 60715
- Kryt: plastový podle UL94 V-0. světle šedý
- Rozměry: 67 x 50 x 46 mm
- Hmotnost: zhruba 90 g
- Pozice pro upevnění: více možností
- Pracovní/skladovací teplota: -45 až +80°C (-19 až +176°F)
- Pracovní/skladovací vlhkost: max. 95 % vzdušné vlhkosti (nekondenzující)
- Ochrana: IP20
- Certifikáty: CE, RoHS, patentováno
¹ Když připojujete pomocí vodičů, musí mít ochranné kroužky.
Důležitá poznámka: na kontaktní systém regulátoru má vliv okolní prostředí, jinými slovy se může kontaktní odpor
měnit. To může vést k poklesu napětí a/nebo zahřívání kontaktů.
Nastavení Rozsah Nastavení Rozsah
01172.0-00 Přerušení kontaktu (NC) 0 až +60°C Utvoření kontaktu (NO) 0 až +60°C
01172.0-01 Přerušení kontaktu (NC) +32 až -140°F Utvoření kontaktu (NO) +32 až -140°F
01175.0-00 Přerušení kontaktu (NC) -10 až +50°C Utvoření kontaktu (NO) +20 až +80°C
01175.0-01 Přerušení kontaktu (NC) +14 až +122°F Utvoření kontaktu (NO) +68 až +176°F
01176.0-00² Utvoření kontaktu (NO) 0 až +60°C Utvoření kontaktu (NO) 0 až +60°C
01176.0-01² Utvoření kontaktu (NO) +32 až +140°F Utvoření kontaktu (NO) +32 až +140°F
