Hlasový záznamník, hotový modul pro nahrání zvuku, doba záznamu 8-20 s, napájení 3-5,5Vss

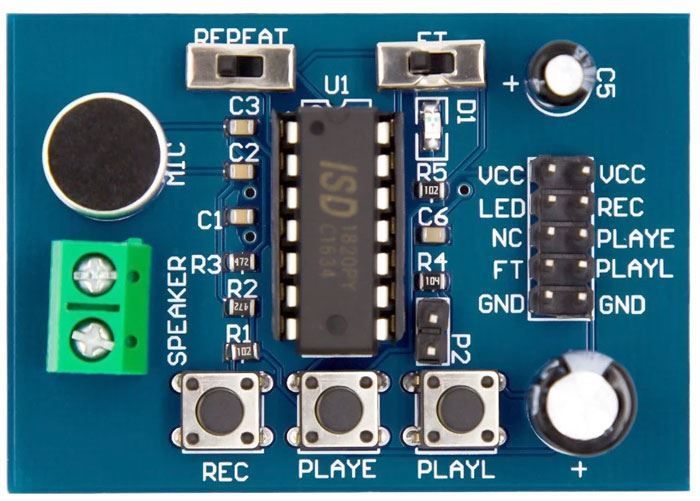

Hlasový záznamník s ISD1820 - modul pro záznam zvuku

Modul s integrovaným mikrofonem pro záznam a reprodukci zvuku s možností ovládání tlačítky nebo úrovněmi logiky TTL, např. pomocí Arduina. Celková kapacita záznamu je 10 sekund a lze jej výměnou odporu R4 nastavit v rozmezí 8–20sec. Integrovaný zesilovač pro připojení reproduktoru (8 ohm).

Specifikace:
Napájení: 3 – 5,5VDC
Ovládaní tlačítky nebo TTL úrovněmi. např.pomocí Arduina
Délka záznamu 8–20sec, z výroby nastaveno na 10sec
šířka přenášeného pásma: 1,3kHz/20sec – 3,4kHz/8sec
Rozměry: 55×38×16mm

Ovládání:
Tlačítko nebo pin REC- pokud je stisknuté tlačítko REC nebo je na pinu REC vysoká úroveň (log.1), obvod zaznamenává zvuk až do uvolnění tlačítka nebo úrovně log.0 nebo zaplnění paměti. V tomto režimu svítí červená LED.
Tlačítko PLAYE nebo pin P-E- Stiskem tlačítka PLAYE nebo krátkodobou vysokou úrovní na pinu P-E se přehraje celá zpráva
Tlačítko PLAYL nebo pin P-L- Zpráva se bude přehrávat pouze po dobu stisku tohoto tlačítka nebo vysokou úrovní na pinu P-L
Přepínač nebo pin F-T (Feed-thru)- Pokud je připojena vysoká úroveň nebo v poloze ON, je při záznamu zapojen i příposlech přes připojený reproduktor
Repeat- Pokud jepřepínač v poloze ON, bude zpráva přehrávaná opakovaně

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
