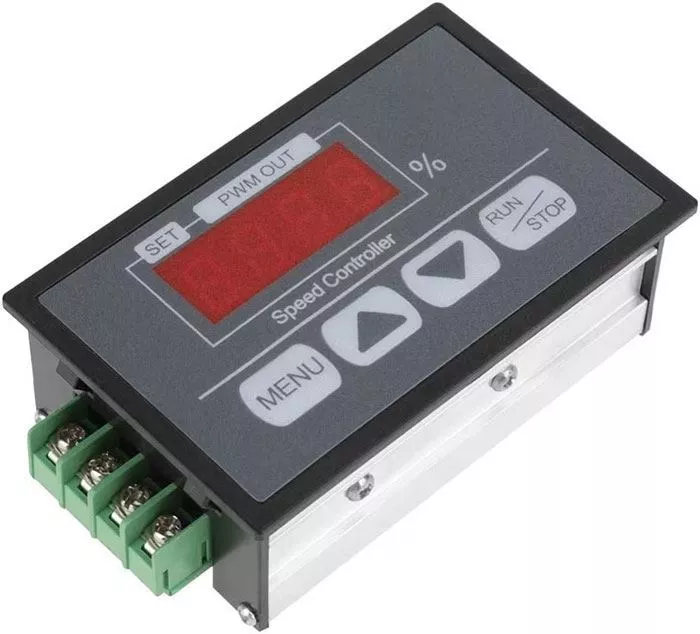

Modul-PWM regulace výkonu-otáček stejnosměrných motorů do 30A, napájení 6V-60VDC, 150W

Pulzní regulátor otáček (PWM) stejnosměrných komutátorových motorů 6–60VDC/30A s doplňkovými funkcemi pro způsob regulace.
Specifikace:
Vstupní napětí: 6–60V DC
Výstupní napětí: v závislostina zátěži a napájení
Výstupní proud: max.30A, trvale 20A
Rozsah regulace rychlosti: 0–100%
Pulsní frekvence: 21kHz
Rozměry panelu: 96×61mm
Montážní otvor: 92×56mm
Hmotnost: 100g
Zapojení:
Na spodní straně svorek je popis:
+POWER- (DC napájení 6–60V)
+MOTOR- (napájení motoru)
Dostupné funkce:
Následující funkce jsou dostupné po stisku tlačítka MENU, přičemž číslo funkce je zobrazeno na displeji s označením SET. Jednotlivé hodnoty pro funkce se nastavují šipkami nahoru/dolů.
-1– Nastavení doby náběhu po zapnutí v rozsahu 0–10sec, krok 1sec
-2– Nastavení doby doběhu po vypnutí v rozsahu 0–10sec, krok 1sec
-3– Nastavení dolního limitu nastavení rychlosti v rozsahu 0–80%, krok 0,4%
-4– Nastavení horního limitu nastavení rychlosti v rozsahu 0–100%, krok 1%
-5– Nastavení kroku změny rychlosti otáček, dostupné kroky jsou 1–2–5–10–15–20 a 25%
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
