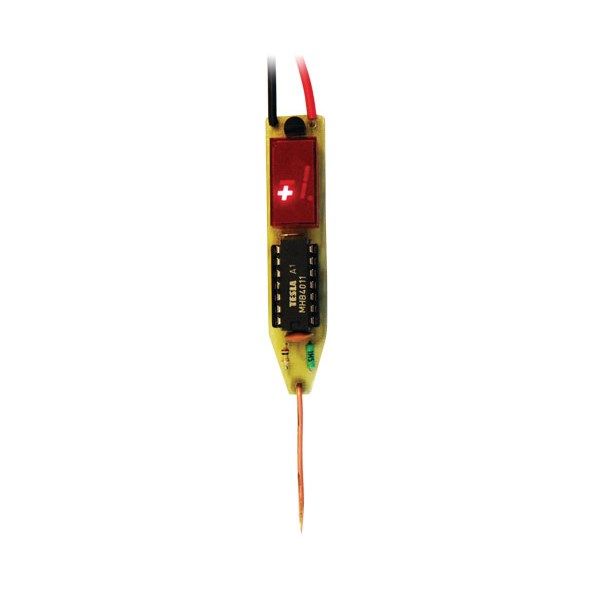

Logická sonda T042 stavebnice

Stavebnice logické sondy, která slouží pro zjištění logických hodnot signálu v různých zapojeních. Signalizace je jednoduchá – v případě, že (+) a (–) přeblikavá, nenachazí se na měřicím hrotu žádá logická hodnota. Když svití pouze (–), tak to znamená, že na měřicí hrot je přivedená log. 0. Naopak, když svítí pouze (+), je na měřicí hrot přivedena log. 1. Plošný spoj je vyvrtán a nalakován, bez pocínování, nepájivé masky, potisku součástek. Zařízení je přesně šité na míru elektrotechnickým soutěžím, kdy je třeba něco levného a dobře otestovaného.

Technické parametry:
Napájení: 3,3 - 17,5V
Proudový odběr: max. 15mA
Vstupní odpor: >100k
Proudové zatížení měřeného obvodu: max. 7uA
Rozměry DPS: 12,4x60,3mm
