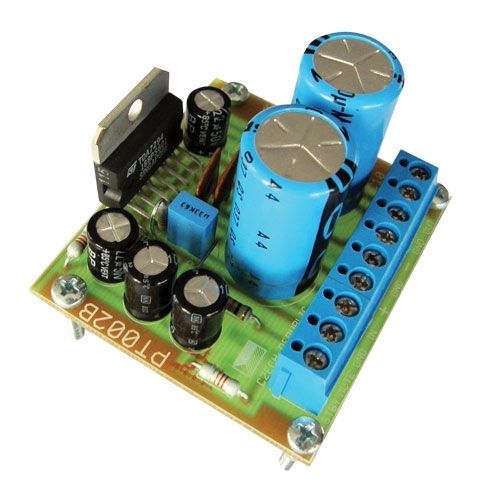

Stavebnice zesilovače 100W s TDA 7294 mono Hi-Fi zesilovač ve třídě AB

Stavebnice kvalitního mono Hi-Fi zesilovače pracujícího ve třídě AB.

Díky svým malým rozměrům, ochranám proti zkratu na výstupu, přehřátí a možnosti připevnění přímo ke kovové skříni (nutno integrovaný obvod odizolovat, na jeho chladicí ploše je záporná větev napájecího napětí. Při spojení s uzemněným chladičem by došlo ke zkratu a destrukci obvodu) najde své využití jistě na mnoha místech. Proudové rázy do reproduktoru při zapnutí a vypnutí zesilovače jsou u použitého obvodu minimální.

Technické parametry:

Napájecí napětí: +/- 10 až 42 V
Vstupní/výstupní imped.: = 22 K Ohm /min 4 Ohm
Výstupní výkon: při Uz - +/- 36 V, Rz = 8 Ohm, 70 W, Rz = 4 Ohm, 100 W
Zkreslení: 0.005% (Po = 5 W)
Jmenovitá vstupní citlivost: 650 mV
Kmitočtový rozsah při zesílení –3dB: 0.02 – 100 kHz
Tepelný odpor vnějšího chladiče: 0.8 K / W
Rozměry: 58,5 x 52 mm
Klidový odběr (Uz-30V) při MUTE: 13 mA, při STAND-BY: 1 mA, při PLAY: 40 mA při kvalitním zdroji
